ESP32から制御できる定電圧装置をここのところ作成。設計のミスと修正点

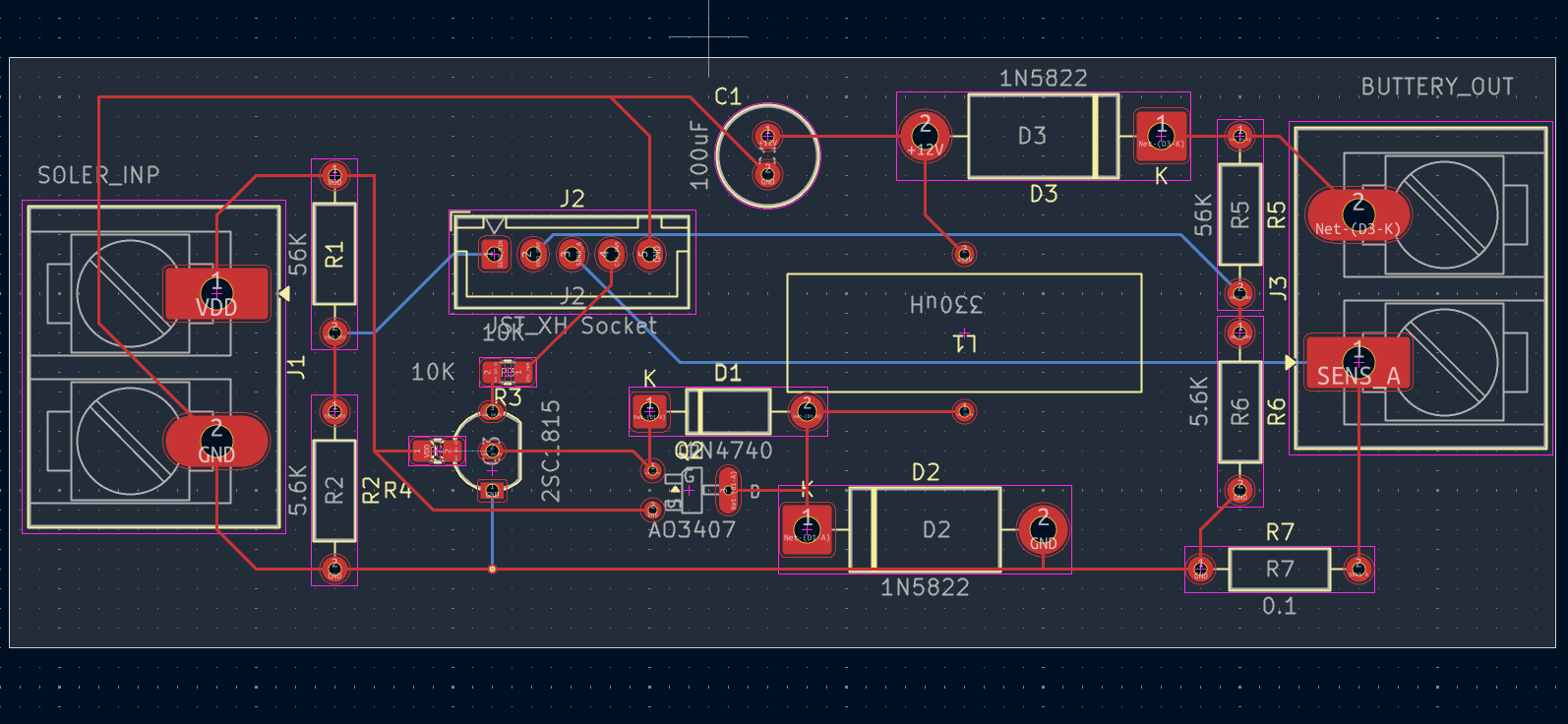

ユニバーサル基板用の実装デザイン

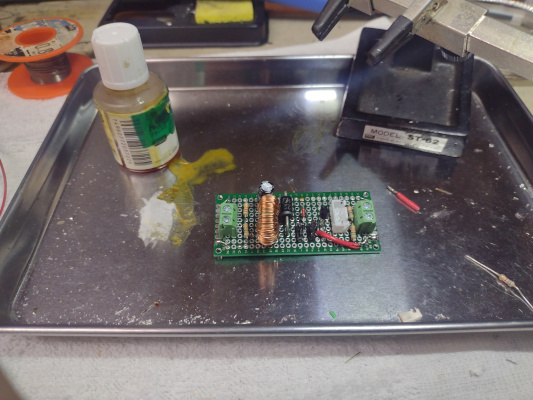

写真はVer 1

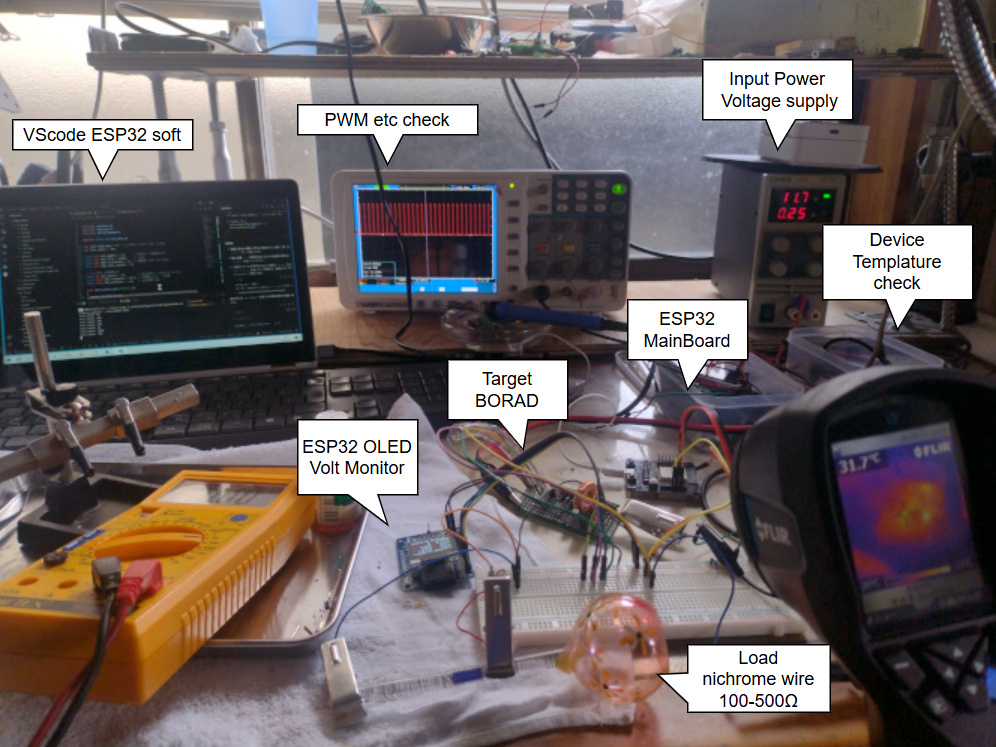

テスト環境
入力～30v出力はPWMで調整、大体自律的に設定電圧を出力できるようになった
課題点
１．低負荷、定電圧時の、ハンチング/バースト現象 → パルススキップ or バーストモード
２．出力電圧のADC値がかなりぶれる（100程度(測定幅の1/40) → 原因調査
３．２の原因となっているかもしれないがGNDの電圧が不安定
反省点

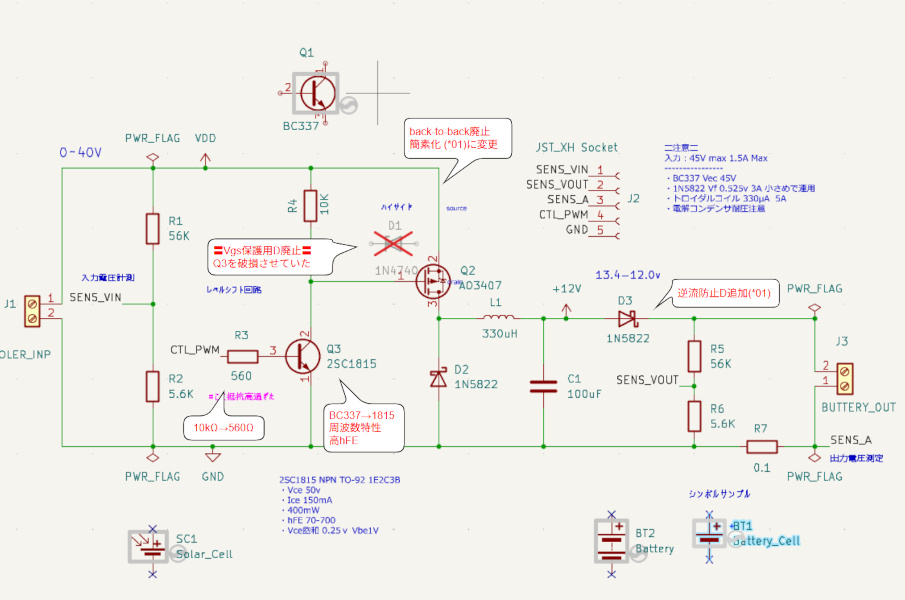

❌ゲートとソースを逆につけていた（フットプリントレベルでの間違い）
❌ゲート保護のためつけていたダイオードに出力電圧が順方向でのってきてしまい、レベルシフトのコレクタに抵抗なしで接続された形になりBJT（BC337）がものすごい発熱（120度程度→交換）
❌バッテリー充電の為バッテリー接続（12ｖ）した時に極性を逆につなぎ、電解コンデンサを破壊（特に爆発はしませんでしたが）
🚩ベース電流をあまりにケチりすぎていて（10kΩ）周波数特性がわるかった
TIPS
📍テスト用ユニバーサル基板では余裕をもって配置がベター（チップの交換しやすいように）
📍配線の足を折り曲げて実装しない→交換がができなくなる
📍抵抗など、できるだけSMDチップは使わない
📍KiCadではユニバーサル用に2.54mmピッチのシンプルなフットプリントを作るが吉（サイズ感が出やすい）
